欧洲中央银行

德国 法兰克福  2003-2014

欧洲中央银行的设计符合多中心城市的原则，比单中心城市更有活力。

——Wolf D. Prix

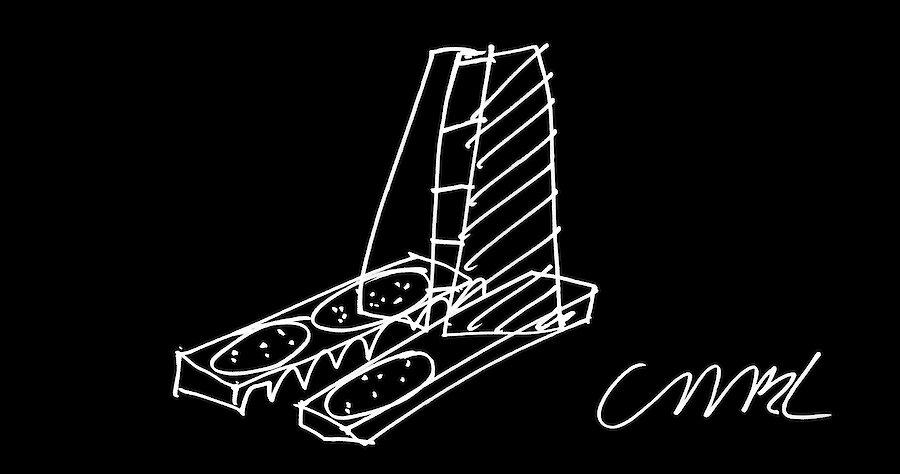

草图

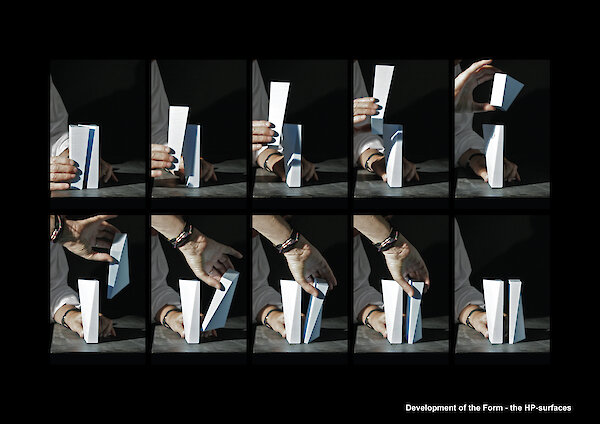

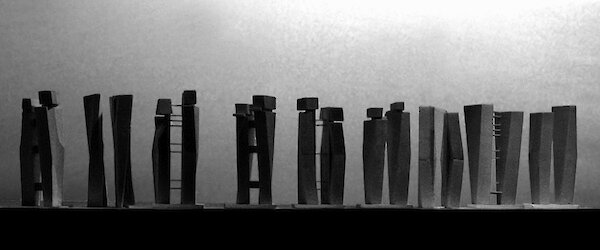

作为业主，欧洲央行明确要求建造一座独一无二的标志性建筑，作为欧盟的象征。建筑的设计概念是通过双曲面切割手法而塑造一个全新的摩天大楼类型，打造一种完全独特的几何结构。

© European Central Bank/Robert Metsch

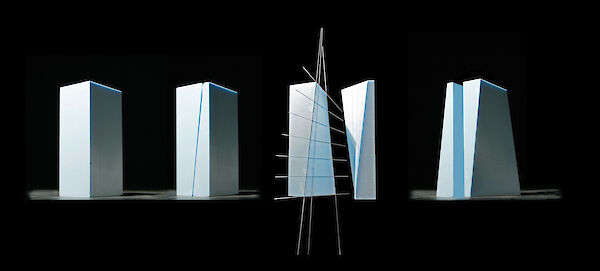

欧洲中央银行的塔楼设计把一个185米高的完整体块进行双曲面切割、扭转，并将玻璃中庭嵌入其中，最终得到一个“横看成岭侧成峰”的复杂几何形态建筑：从东南方向看雄壮有力，从西面看则灵活多变。

分析图

蓝天组将垂直性的双塔与水平结构的景观保护建筑“Grossmarkthalle”大楼加以结合 ，在法兰克福的奥斯坦德区创造了新的城市发展节点。这座高达185米的扭曲双子塔建筑入口将两个元素结合在一起，形成了一个具有特殊意义的建筑整体。以桥梁、小路和平台为特色，两座高楼之间的玻璃中庭创造了一个垂直城市。“Grossmarkthalle”的旧址被打造成了具有交流功能的城市公共空间。特殊的中庭和外露的钢结构标志着欧洲央行大楼属于一种全新的摩天大楼类型。

© Paul Raftery

© Paul Raftery

© Paul Raftery

© Paul Raftery

中庭：一座 “垂直城市”

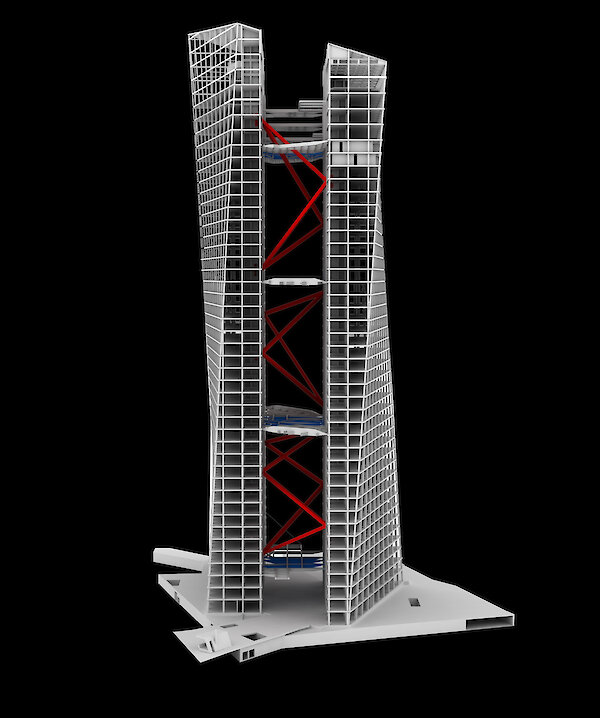

由钢构支撑的中庭，向上延伸高达整栋塔楼，在双塔间的空隙空间形成垂直的空中花园。连接和过渡的平台水平地将高度分为三个部份，从45 米到60 米不等。就像公共广场一样，它们邀请游客交流，而空中花园也确保了宜人的室内气候。电梯和楼梯在此也将楼层相互连接在一起，并与公共区域相连。

分析图

© Paul Raftery

© Paul Raftery

© Paul Raftery

城市的前厅“Grossmarkthalle”

现有的地标性建筑“Grossmarkthalle”自二十世纪二零年代起被用作批发市场，如今作为“城市门厅”使用。为此，蓝天组采用了“屋中屋”的概念，将会议及游客中心、图书馆、员工餐厅作为独立结构呈对角状安置在宽敞的大厅中。一个飘浮着的体块从外部穿透大厅结构，以其不对称的轮廓、倾斜的外墙和宽大的窗户，凸显出欧洲央行标志性的入口，大堂、两层新闻发布厅和演讲厅分布其中。高层建筑与“城市门厅”之间被称为环路的玻璃走道将两个建筑连接成一个整体。

© Paul Raftery

© Paul Raftery

© Paul Raftery

© Paul Raftery

© Paul Raftery

城市新区的重要发展节点

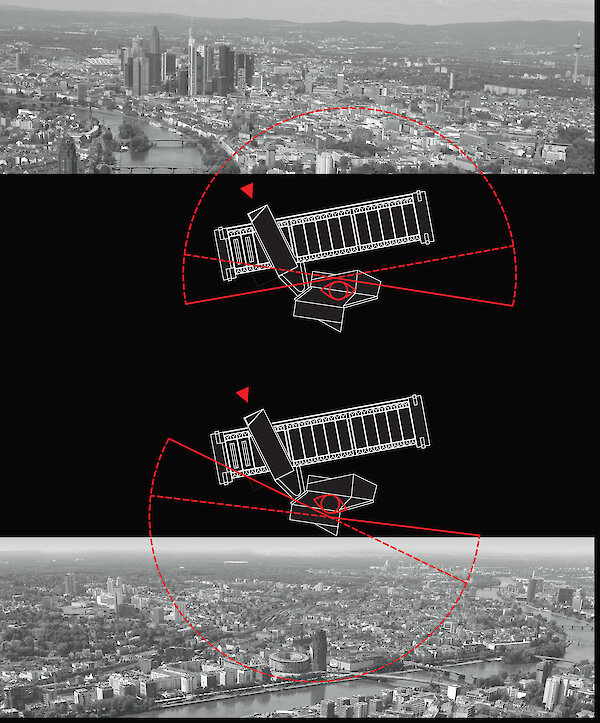

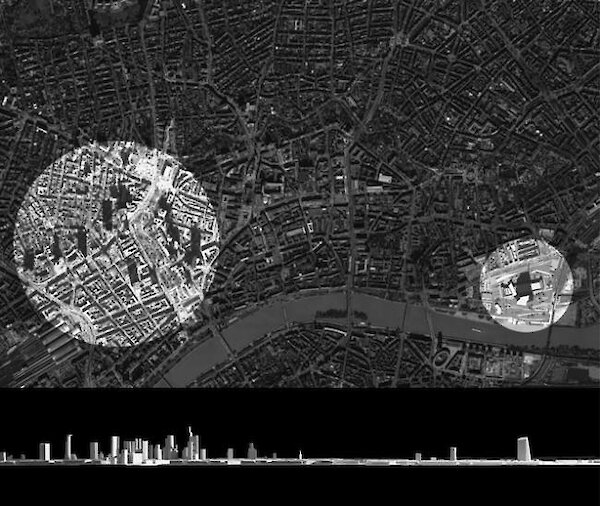

欧洲中央银行与它所在的区位高度契合。大楼俯瞰整座城市，与老歌剧院、沿河博物馆等地标性建筑以及金融区起伏的天际线遥相呼应。从法兰克福市中心的所有重要位置和美因河上都可以看到这座独特的双塔，同时，它也为法兰克福东部第二个新的城市中心打下了基础。

© Paul Raftery

能源可持续理念

能源利用效率与可持续性是竞赛阶段的关键考量要素，具体包括雨水利用、热回收、保温隔热、遮阳、照明以及办公室的自然通风等。建筑的某些区域并未安装空调系统，比如作为室内外缓冲区的中庭与“Grossmarkthalle”的开放空间，起着室内外缓冲区的作用。高层建筑的“复合立面”由三个层次组成，通过垂直通高空间的空气流动为办公空间提供直接的自然通风。

© European Central Bank/Robert Metsch

© European Central Bank/Robert Metsch

© European Central Bank/Robert Metsch

#建筑图纸

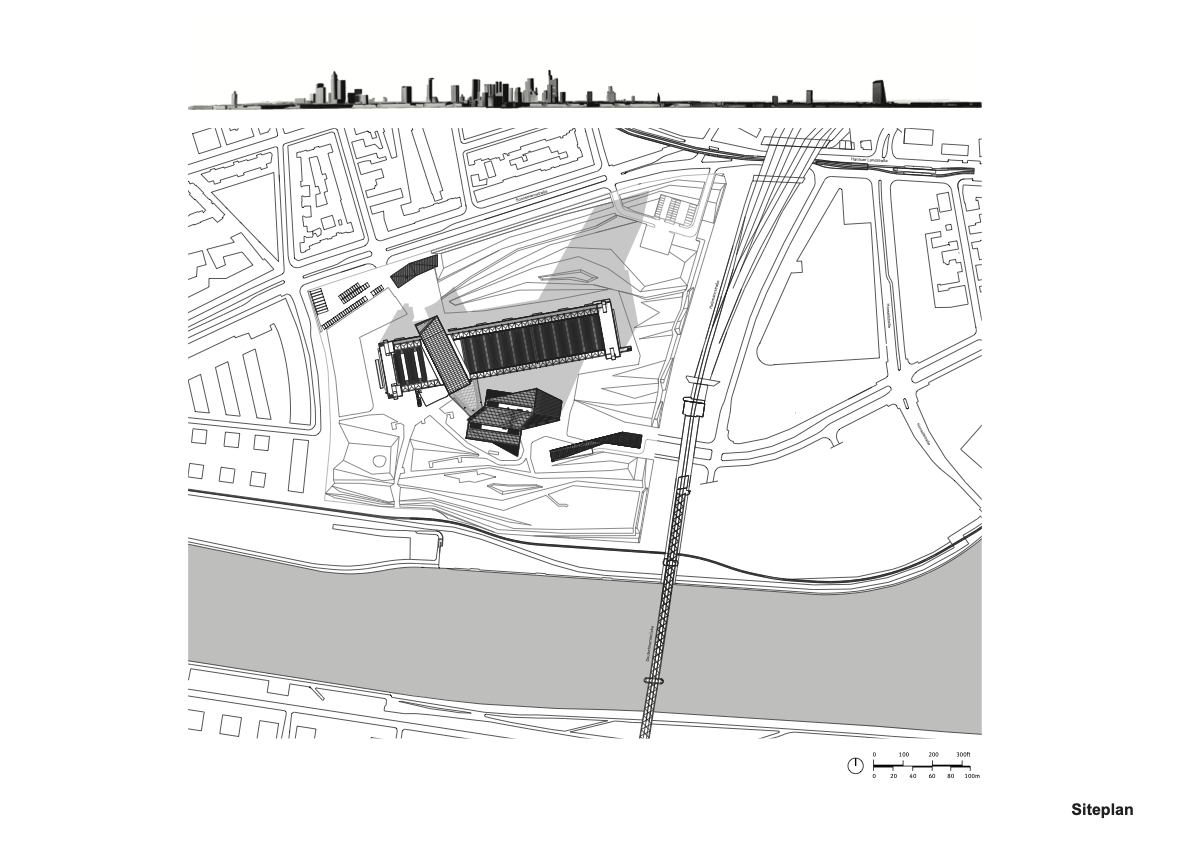

场地平面图

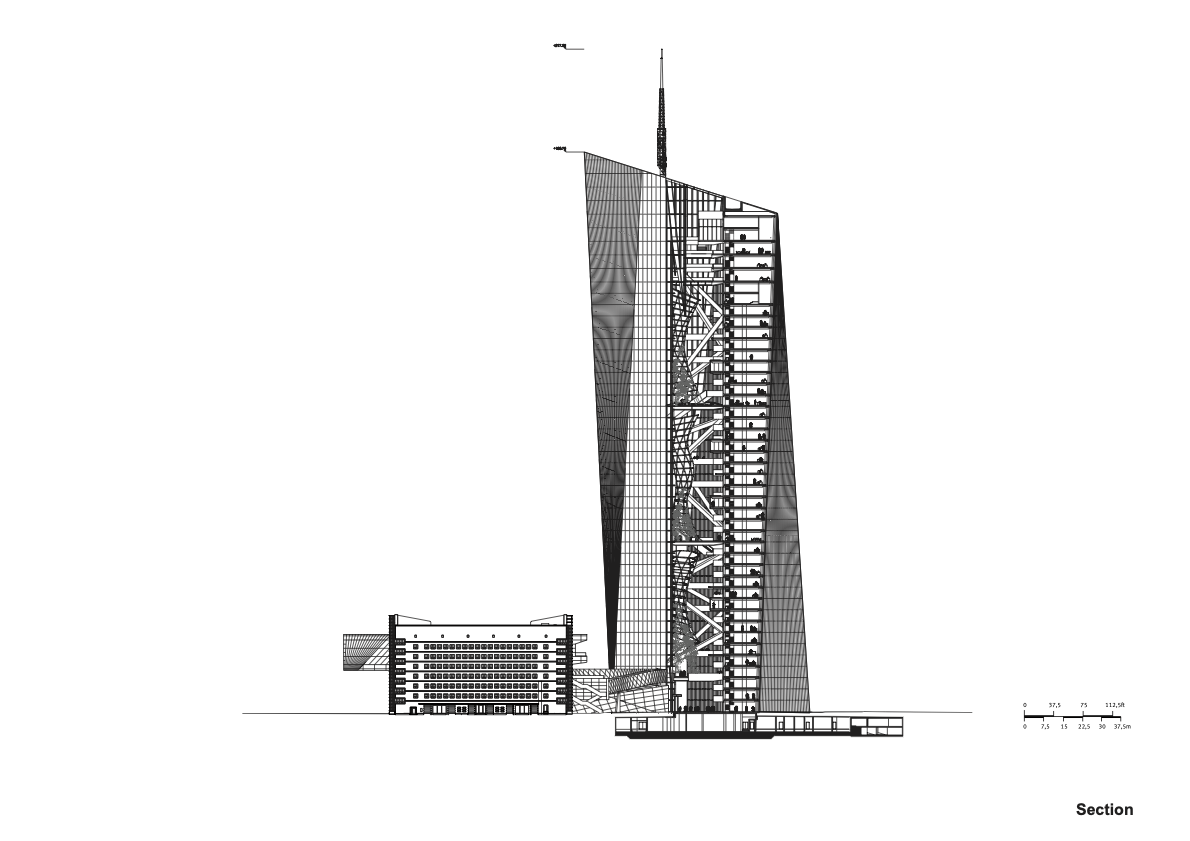

剖面图

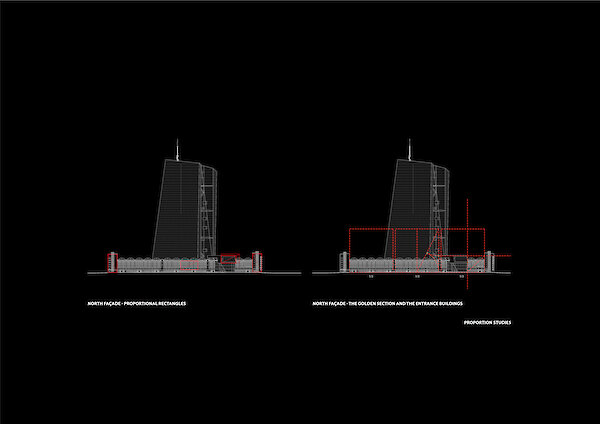

分析图

分析图

分析图

分析图

分析图

# 项目信息

设计团队

客户：欧洲中央银行

规划：COOP HIMMELB(L)AU Wolf D. Prix & Partner ZT GmbH｜蓝天组沃尔夫·狄·普瑞克斯及其合伙人有限责任公司

设计总监：Wolf D. Prix

项目合伙人：Frank Stepper

设计建筑师：Karin Miesenberger

项目建筑师：Hartmut Hank, Christian Halm, Thomas Schwed, Michael Beckert (TPL), Johannes Behrens (TPL), Günther Weber, Jürgen Tiltmann (TPL), Oliver Cassik (TPL), Philipp Munz (TPL)

建筑管理：Christian Maeder, Sascha Hempel, Markus Tritthart, Damian Witt

项目团队：Magdalena Baczkowska, Markus Baumann, Michael Beckert, Johannes Behrens, Hilde Benda, Marcelo Bernardi, Nico Boyer,  Jan Brosch, Timo Carl, Anna Rita Cedroni, Jasmin Dieterle, Sabrina Dlugosch, Jan Ruben Fischer, Brigitte Fuchs, Sergio Gonzales, Gesine Görlich, Martin Gruber, Guthu Hallstein, Sebastian Haffner, Simone Hainz, Sascha Hempel, Rob Henderson, Emanuele Iacono, Martin Jelinek, Rashmi Krishna Jois, Ivana Jug, Frank Pascal Kaul, Matt Kirkham, Daniela Kröhnert, Bernward Krone, Christian Labud, Anke Lammert, Monika Lyzyczka, Steven M, Christian Maeder, Dimitra Mamou, Ariane Marx, Christoph Maurer, Matthias Niemeyer, Martin Oberascher, Ross Olson, Renate Ott, Gerhard Pfeiler, Ellen Pietrzyk, James Pike, Robert Pippan, Jakob Przybylo, Anna Ptaszynska, Stephanie Rathgeber, Carmen Renz, Salome Reves, Donna Riedel, Akvile Rimantaite, Pete Rose, Penelope Rüttimann, Stefan Rutzinger, Oliver Sachse, Kristina Schinegger, Benjamin Schmidt, Marita Schnepper, Thomas Siegl, Ebru Simsek-Lenk, Denise Sokolowski, Augustin Solorzano, Anja Sorger, Andrea Stöllenwerk, Ernst Stockinger, Crystal K.H Tang, Jürgen Tiltmann, Markus Tritthart, Josef Tröster, Günther Weber, Andreas Weissenbach, Clemens Werb, Judith Werkhäuser, Markus Wings, Eva Wolf, Barbara Zeleny, Thomas Zengger, Zeyneb Badur, Fabien Barthelemey, Oliver Cassik, Alejandro Corena, Alexander Daxböck, Mario Dignöss, Helmut Frötscher, Annegret Haider, Christian Halm, Gregor Kassl, Gernot Köfer, Alexander Laber, Anita Lischka, Rangel Malinov, Oliver Martinz, Philipp Munz, Barbara Roller, Nicole Rumpler, Wolfgang Ruthensteiner, Stefan Salchinger, Stefan Schadenböck, Thomas Schwed, Hannes Schwed, Eckart Schwerdtfeger, Sylvia Spernbauer, Christoph Treberspurg, Johannes Weigl

Model building: Ivana Jug, Filip Adamczak, Anna Balint, Mark Balzar, Oliver Berger, Robert Campell, Julian Chiellino, Ariane Dehghan, Jasmin Dieterle, Guido Ebbert, Heike Folie, Emilia Grzadzielewska, Benjamin Hahn, Laura Hannappel, Thomas Hindelang, Michael Hirschbichler, Ulrich Hoke, Rafal Jedlinski, Malte Kaiser, Reyhan Kargi, Vera Kleesattel, Stefan Kotzenmacher, Quirin Krumbholz, Daniel Kuhnert, Gretha Kuustra, Malgorzata Labecka, Jelena Lazic, Marta Leszczynska, Jörg Lonkwitz, Rita Lopez, Ariane Marx, Bruno Mock, Sarah Müller, Yusuke Nishimura, Seoug O, Ross Olson, Ulrich Peintner, Fabian Peitzmeier, Anna Ptaszynska, Jois Rashmi, Danuta Ratka, Salome Reeves, Benjamin Schmidt, Thomas Stock, Kadri Tamre, Philipp Trumpke, Andreas Wachter, Angelika Wiegand, Melanie Wohlrab

3D Vizualisation: Armin Hess (Wien)

Photography: Markus Pillhofer

结构工程师：B+G Ingenieure, Bollinger und Grohmann GmbH, Frankfurt/M., Germany

时间线

竞赛阶段：一期：2003，二期：2003-2004，更改期：2004

优化阶段：2005

设计阶段：2005

场地前置处理阶段：2008

施工阶段：2010

竣工时间：2014

项目数据

场地面积：120,000 m²

建筑面积：185,000 m²

高层数据

每层面积：700 - 1200 m²

高度：北塔：185米（共45层），南塔：165米（共43层）

中庭：45 – 72米高，18米宽

高层电梯：2 goods lifts, 5 express lifts, 9 twin lifts, 2 special lifts

Grossmarkthalle数据:

大厅面积：220 m x 50 m = 11,000 m²

大厅高度：最高处23.5米

副楼面积：65 m x 15 m = 975 m²

副楼高度：32.50米，共八层

入口高度：27.5米
