圣彼得堡新SCA

冰球体育场暨音乐厅综和体改造项目

俄罗斯,圣彼得堡  (2020, 竞赛)

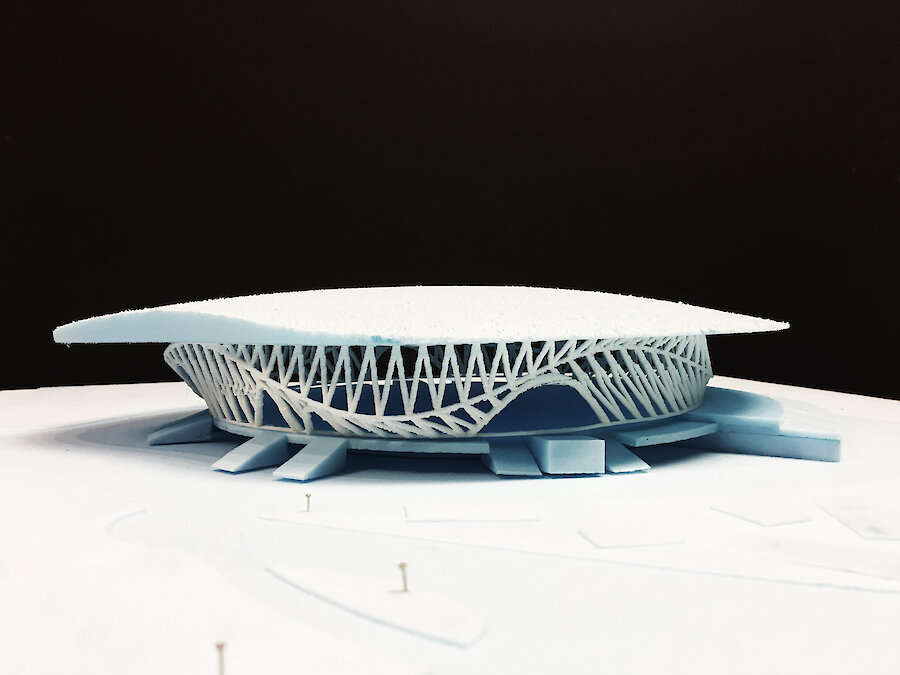

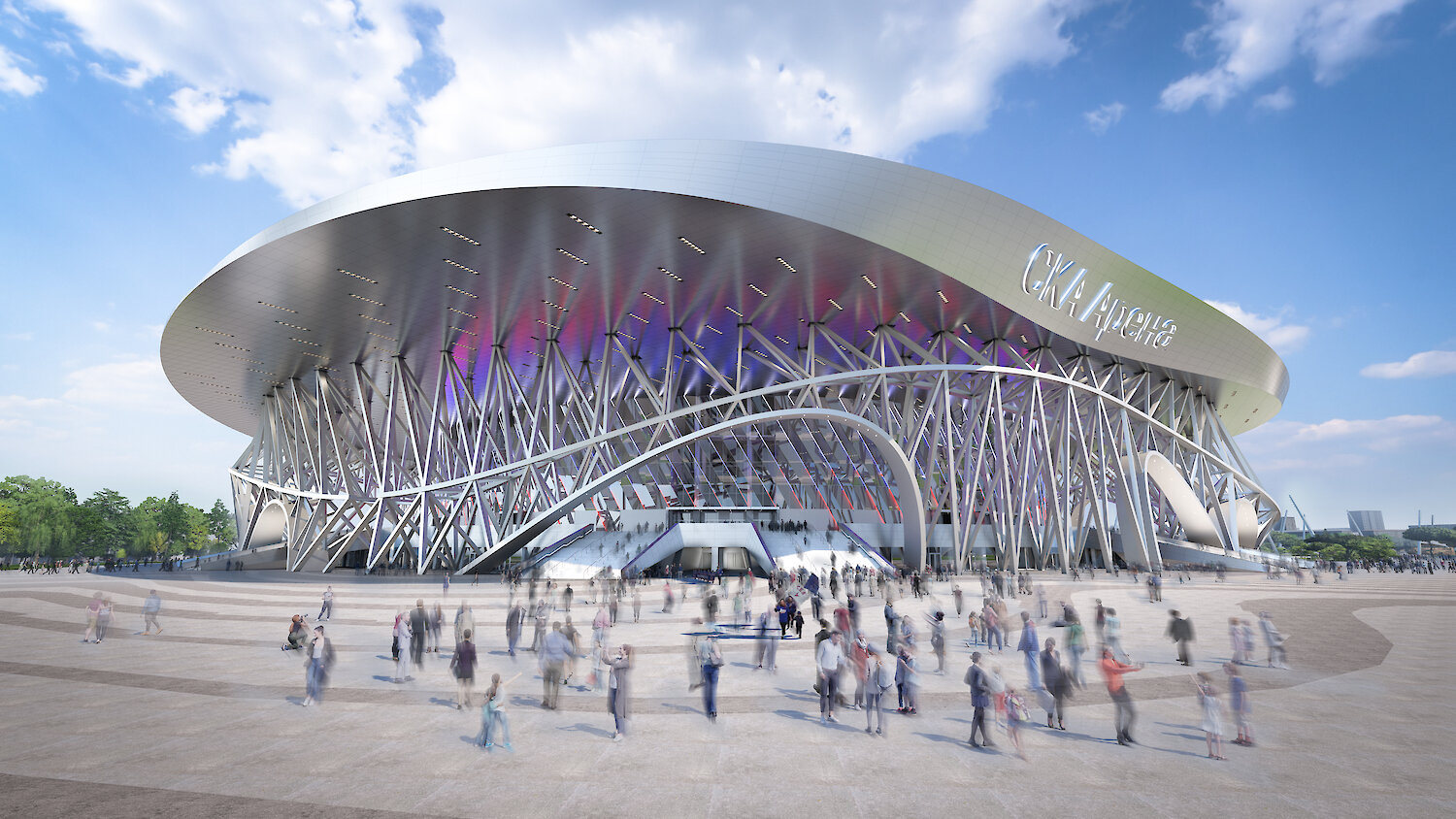

圣彼得堡新 SCA冰球馆与公园改造设计沿袭俄国构成主义的传统,在那个时代,一切皆有可能,并将其富有表现力的开放式设计语言应用于当代建筑语境。

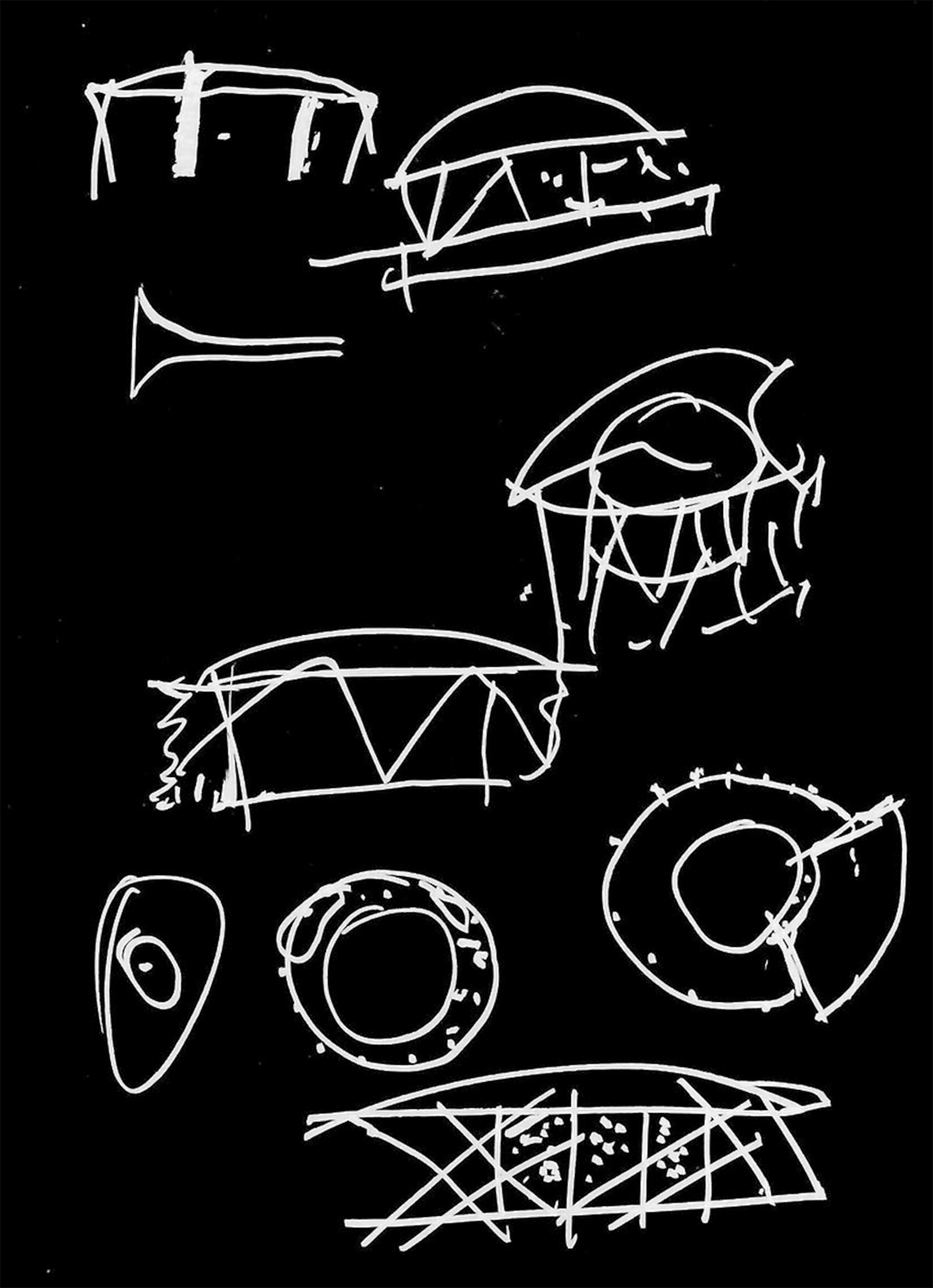

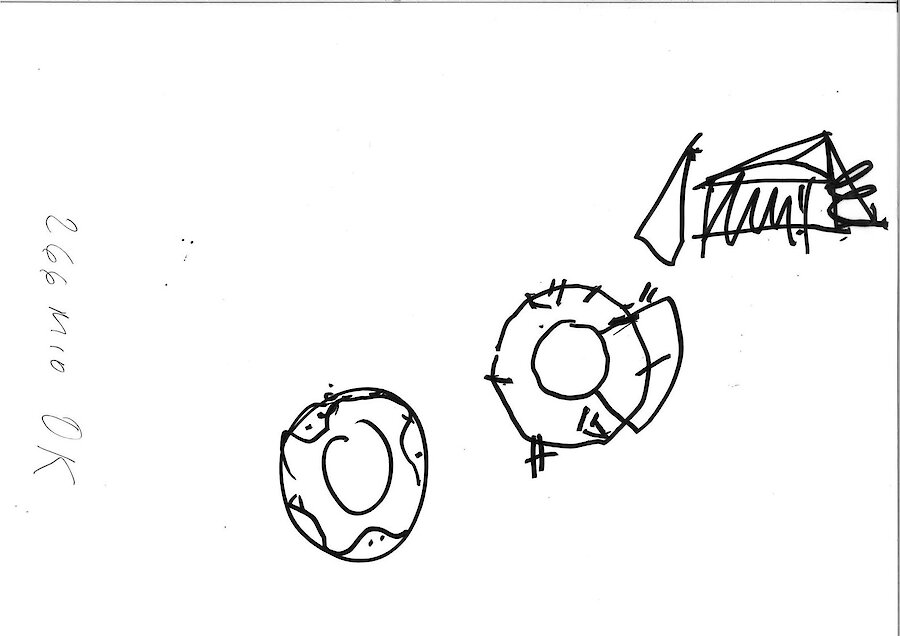

草图 © 蓝天组

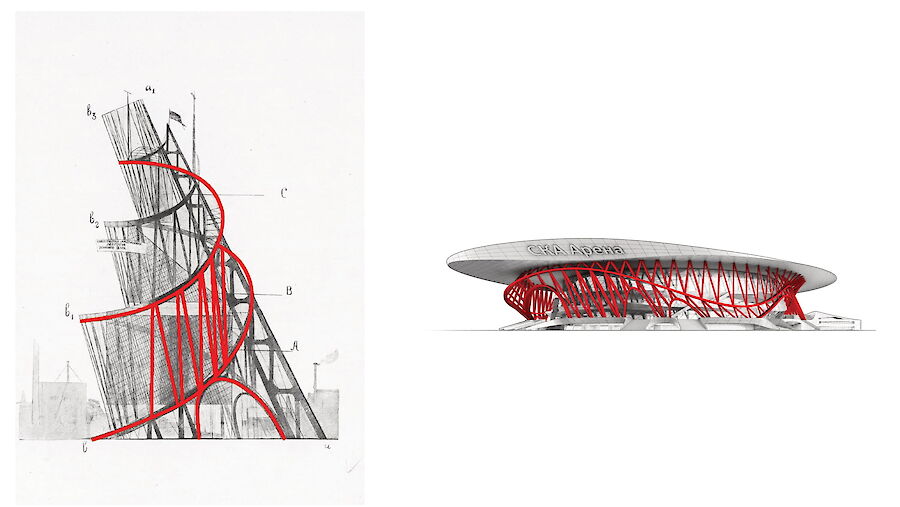

在构成主义兴盛时期,俄国涌现了大量在建筑史上堪称里程碑的杰作。塔特林和艾尔·利西茨基等艺术家启发了全世界的建筑师,并重新定义了建筑在艺术层面上所能抵达的境界。圣彼得堡SCA冰球馆的设计沿袭了构成主义时期“一切皆有可能”的独特传统,并将富有表现力的开放式设计语言转译到当代语境:以塔特林“第三国际纪念塔”的语汇为基础,建筑的金属花丝框架通过现代的方式被融入到体育馆活跃的流线之中。

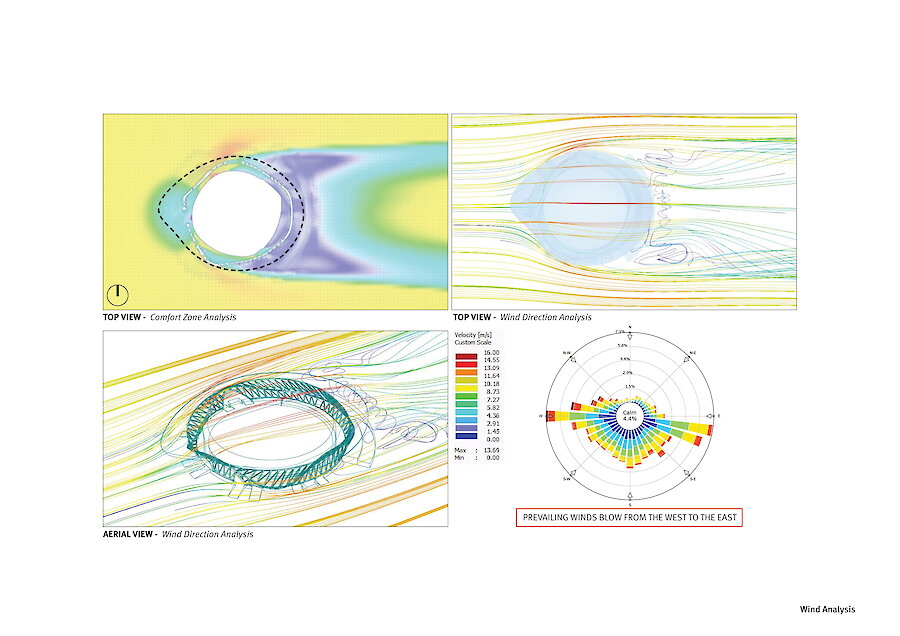

分析图

分析图

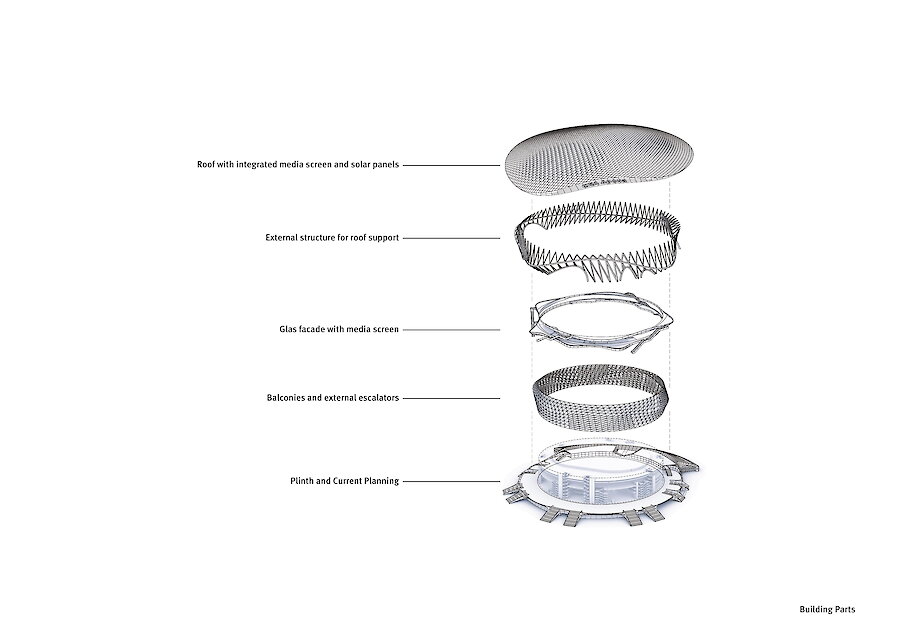

在不改变场馆内部规划的前提下,蓝天组为体育场创造了第二个结构覆层,并为上方动态的悬臂屋顶提供支撑。

© 蓝天组

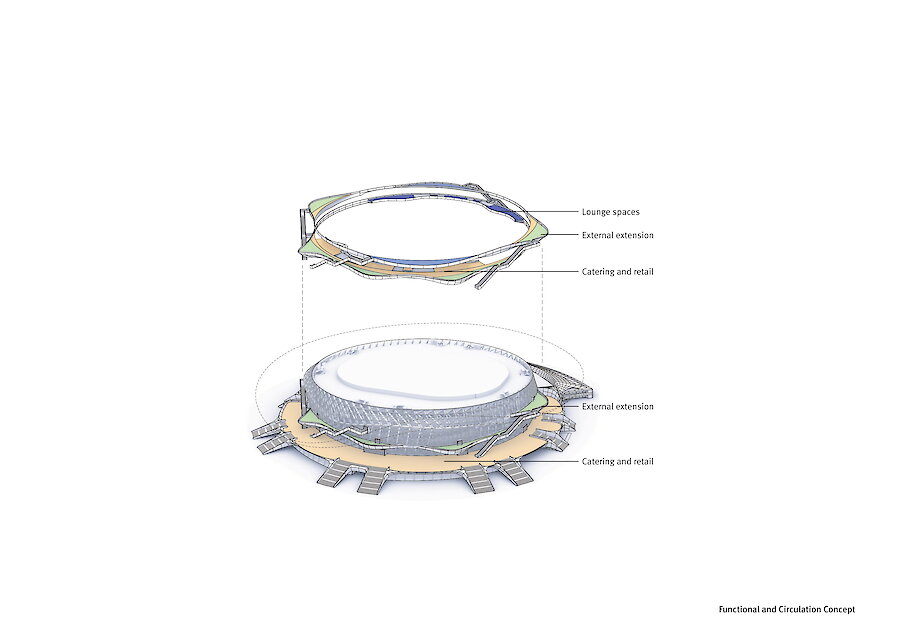

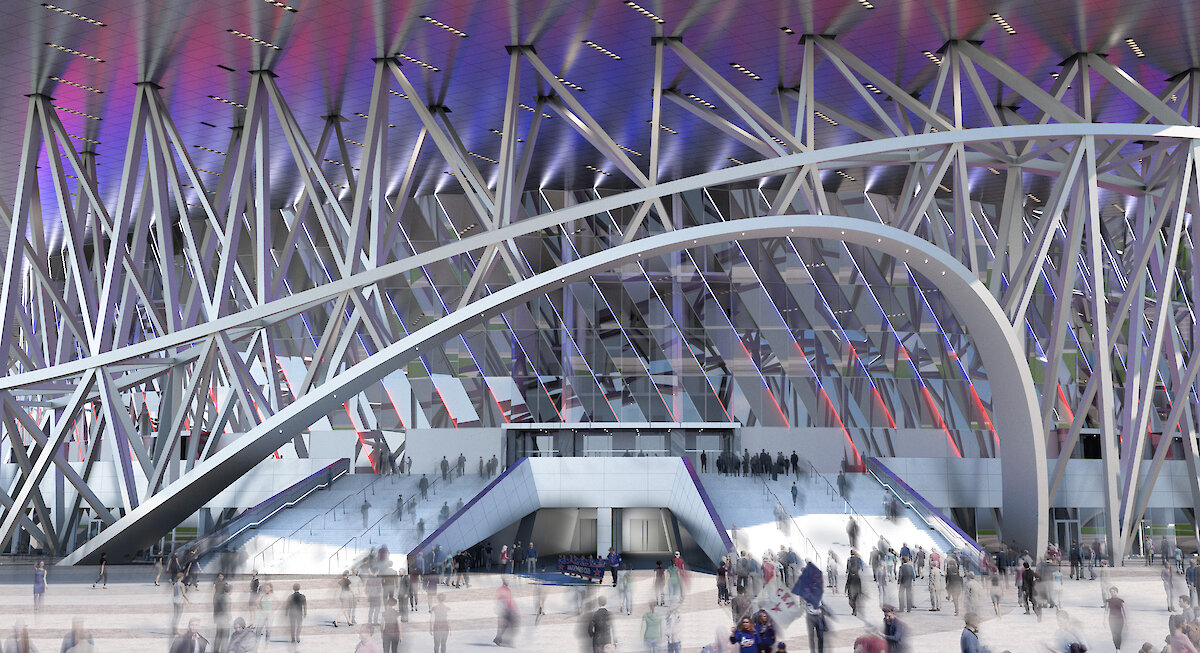

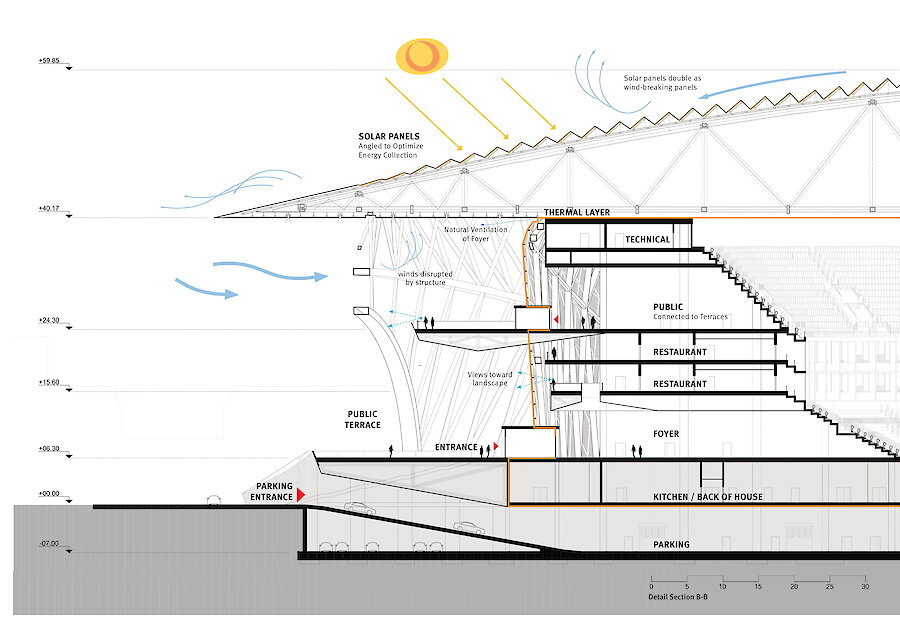

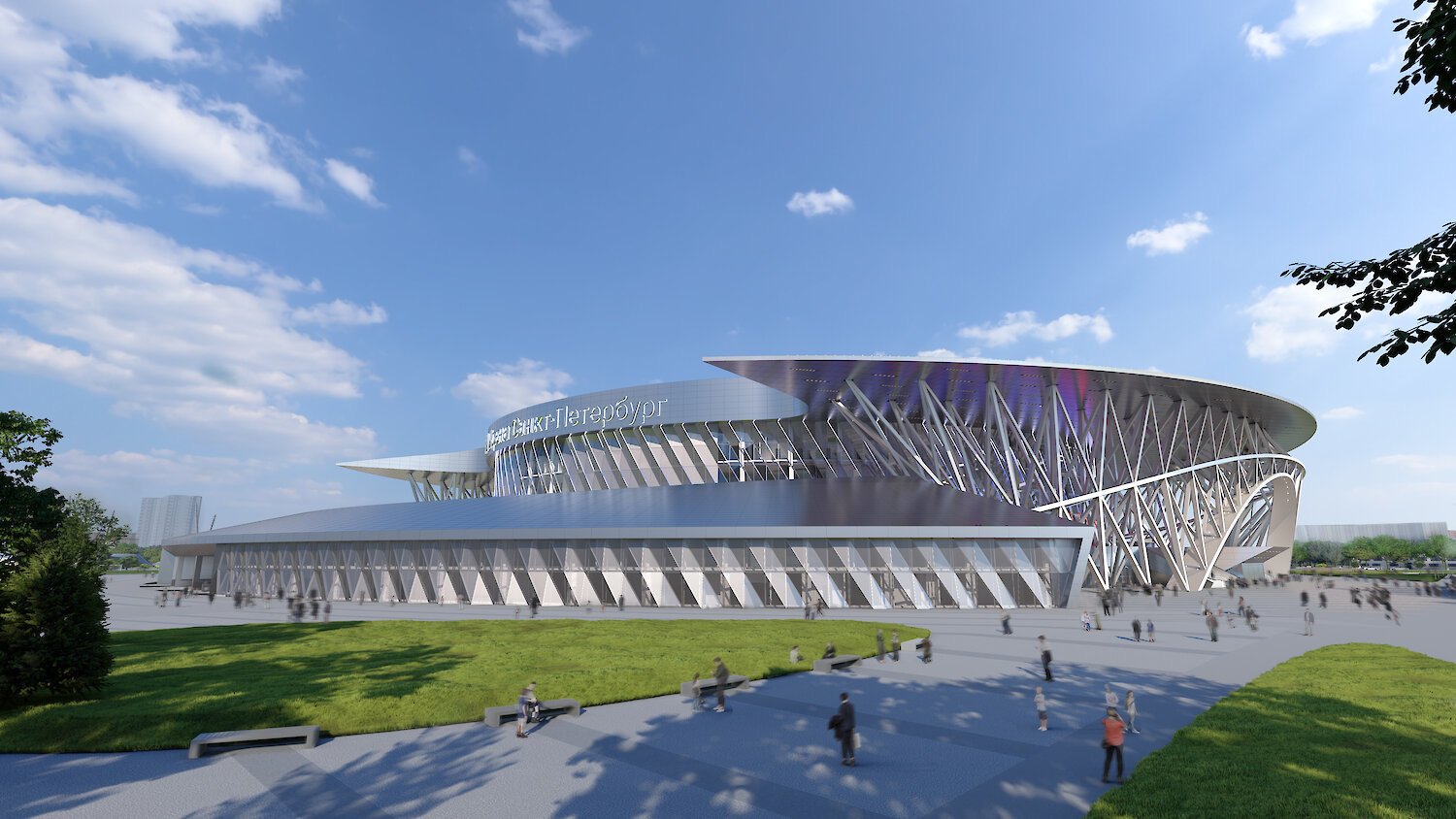

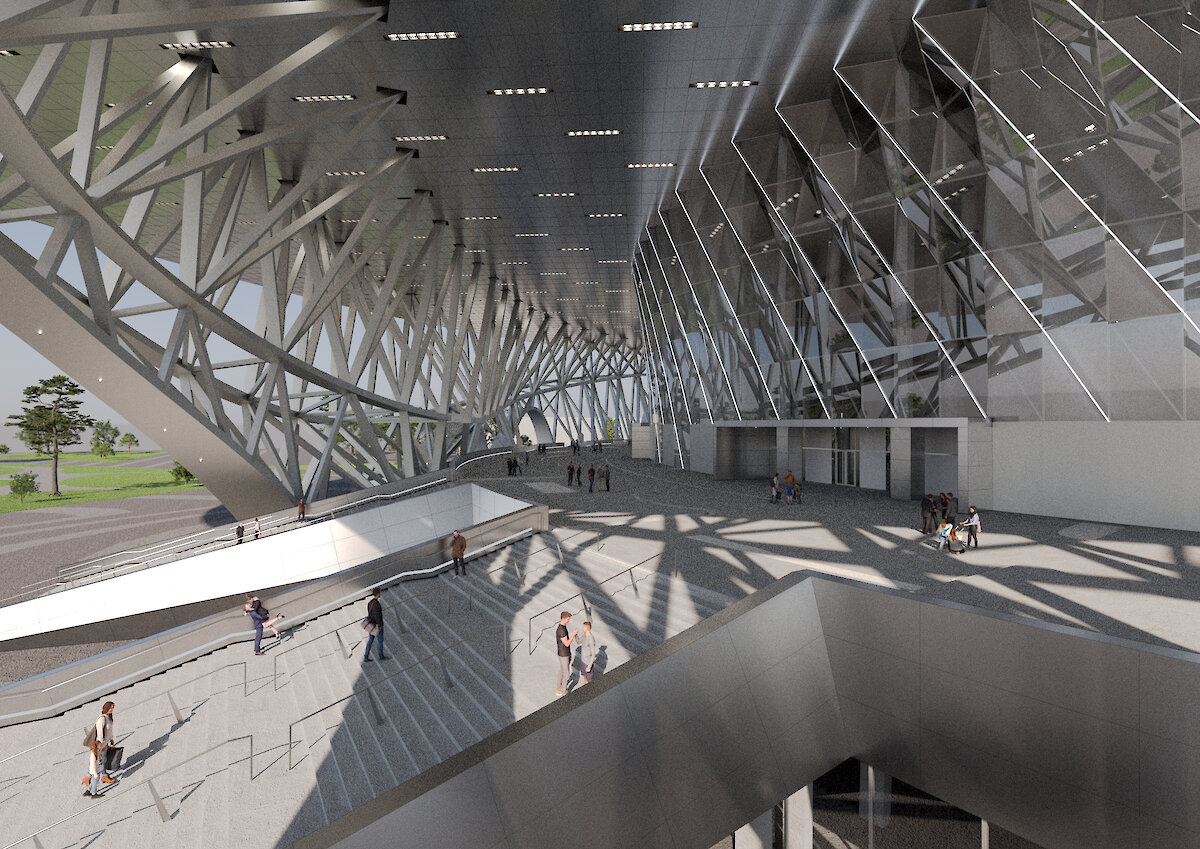

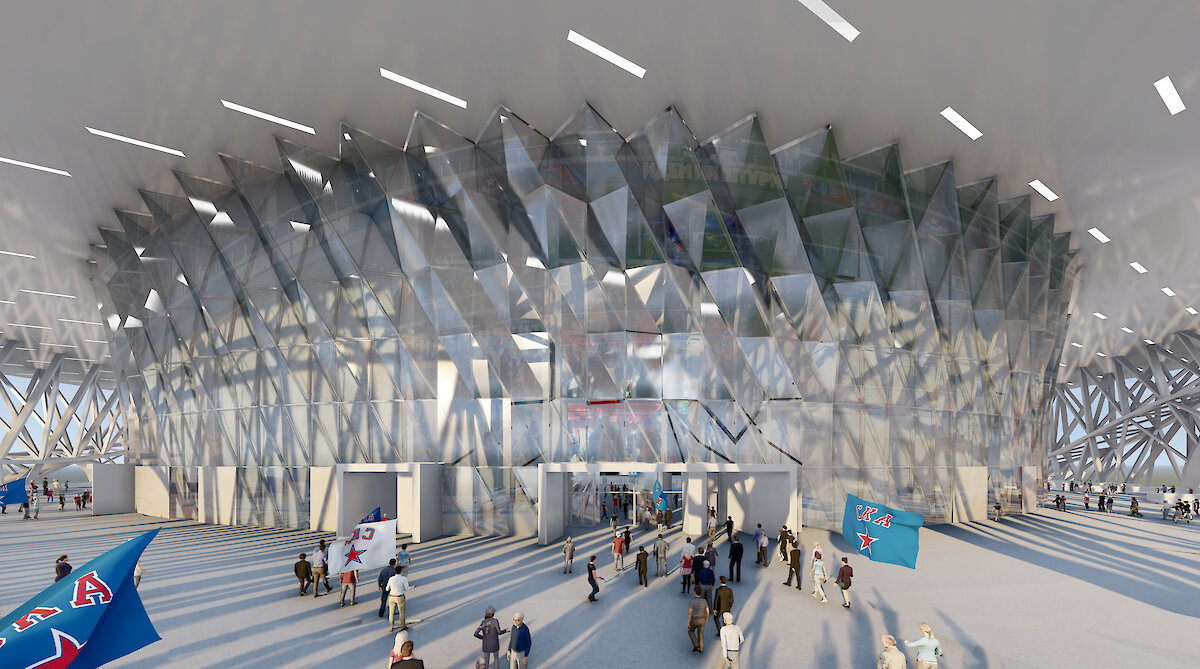

轻盈而连续的框架在通往环形基座的楼梯处变为巨大的拱形结构,从而形成一个能够遮风挡雨的拱廊,或可用作商业和餐饮空间。拱廊内的隔热壳体空间与一系列阳台相连,将场馆内部的功能区与受保护的户外空间连接起来,使其在非赛事期间可以作为休闲区和餐厅露台使用。玻璃外墙内嵌透明的LED点状媒体屏,可以将当前的赛事信息传达给场馆周围的区域。

© 蓝天组


© 蓝天组

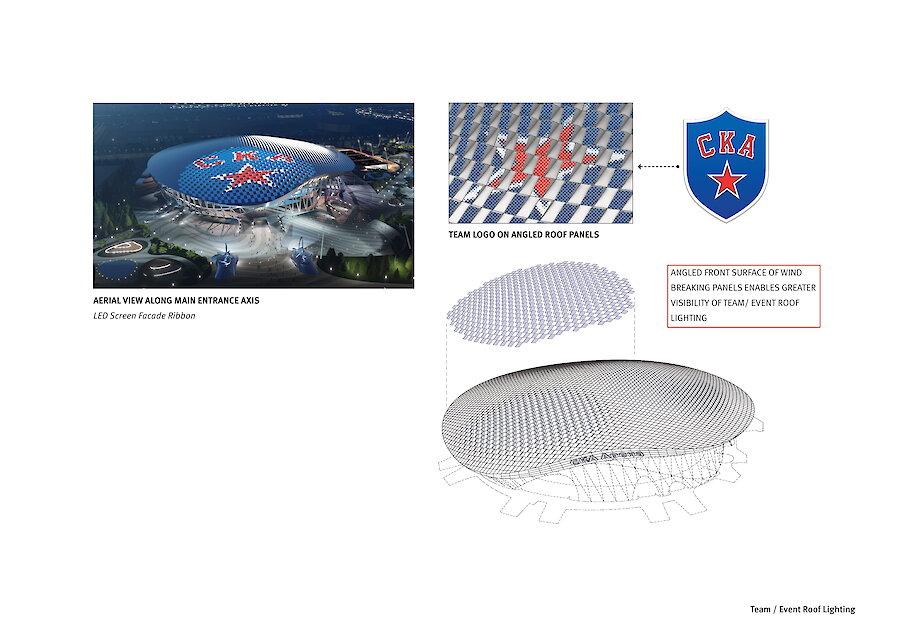

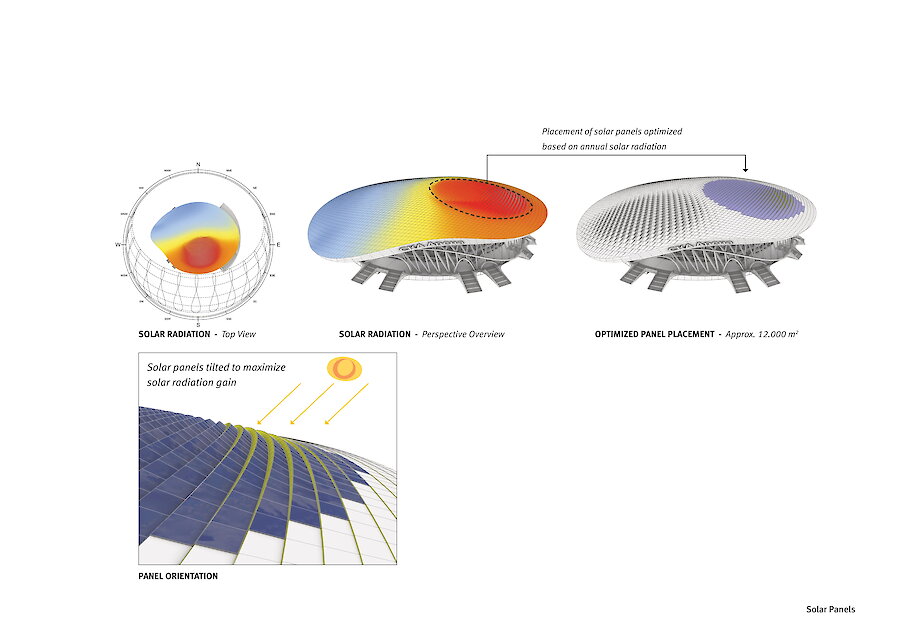

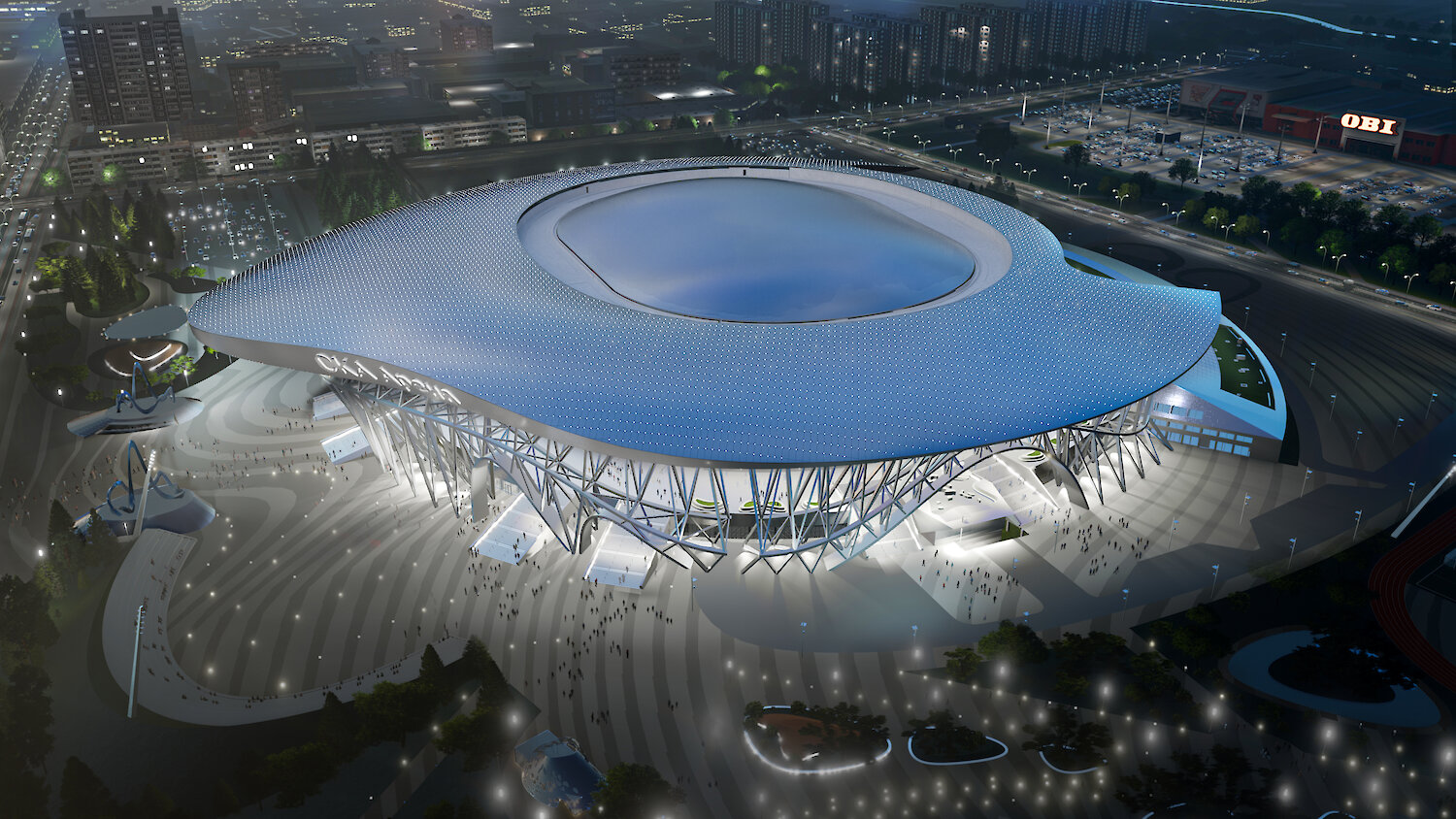

冰球馆的扁平圆顶在面向太阳的一侧安装了太阳能电池板,主入口上方亦设有LED屏幕,从远处即可看到。这些措施使其成为了圣彼得堡新公园综合体中的活跃核心,让公众可以全天候地使用。

© 蓝天组

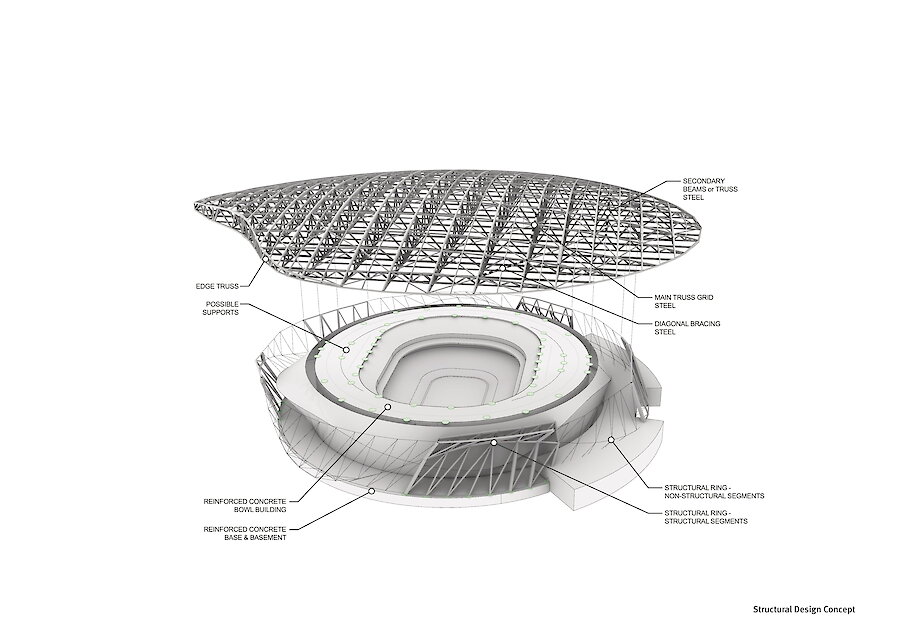

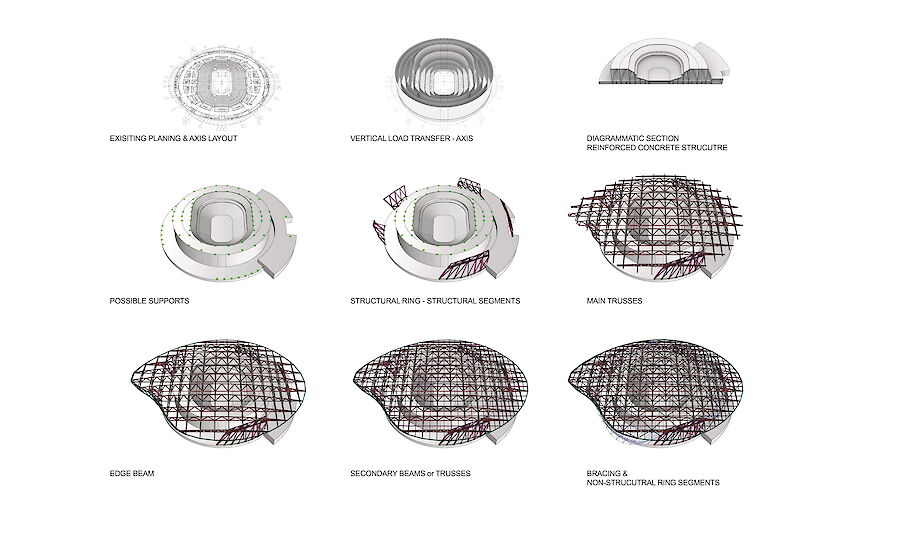

体育场的结构设计包括4个主要部分:既有场馆改造、基座、环形结构和屋顶结构。

© 蓝天组


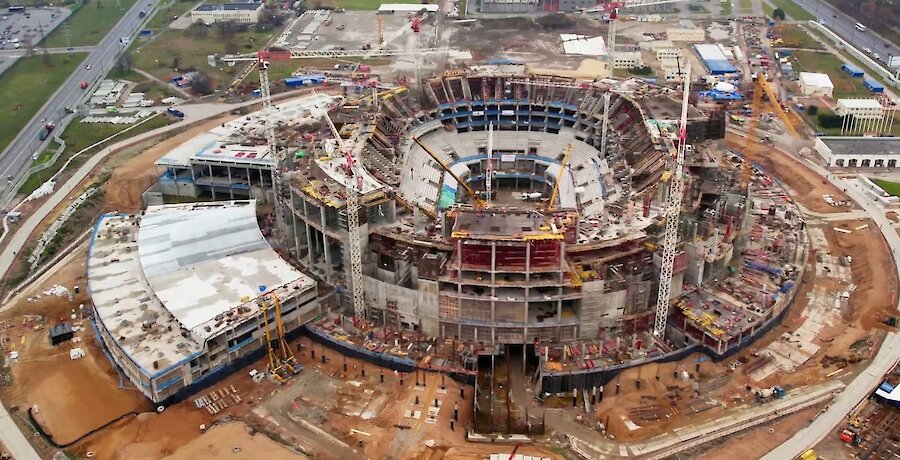

既有场馆

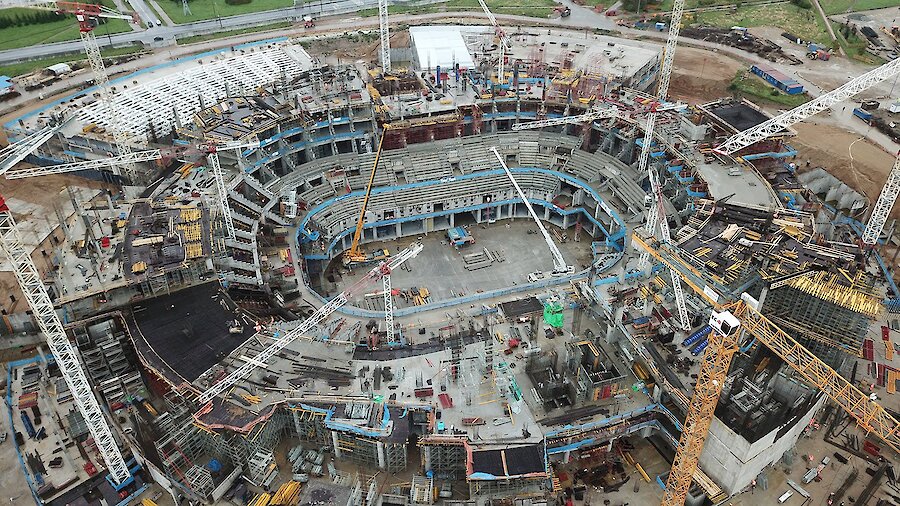

现有的体育场主要由钢筋混凝土构件组成。柱子和墙面将主要的垂直荷载传递到地面。混凝土核心筒和墙体元素水平支撑起建筑物,将主要水平荷载转移到地面。底座的结构是由钢筋混凝土柱、墙和梁构件支撑轻质混凝土板。

© 蓝天组


© 蓝天组

© 蓝天组


基座

建筑地基为筏式基础,最小厚度为1m,柱下区域局部加厚。在荷载集中的区域(如结构环段),筏板基础的厚度增加。钻孔桩将荷载从基础板转移到承重地面。

分析图

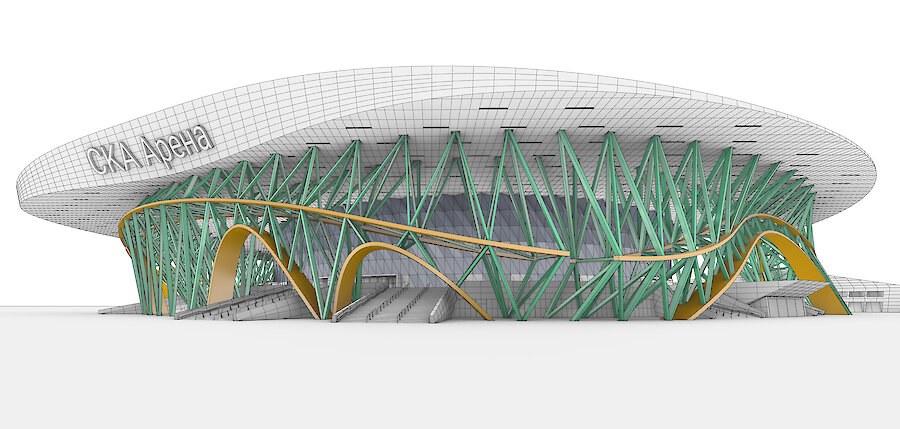

环形结构

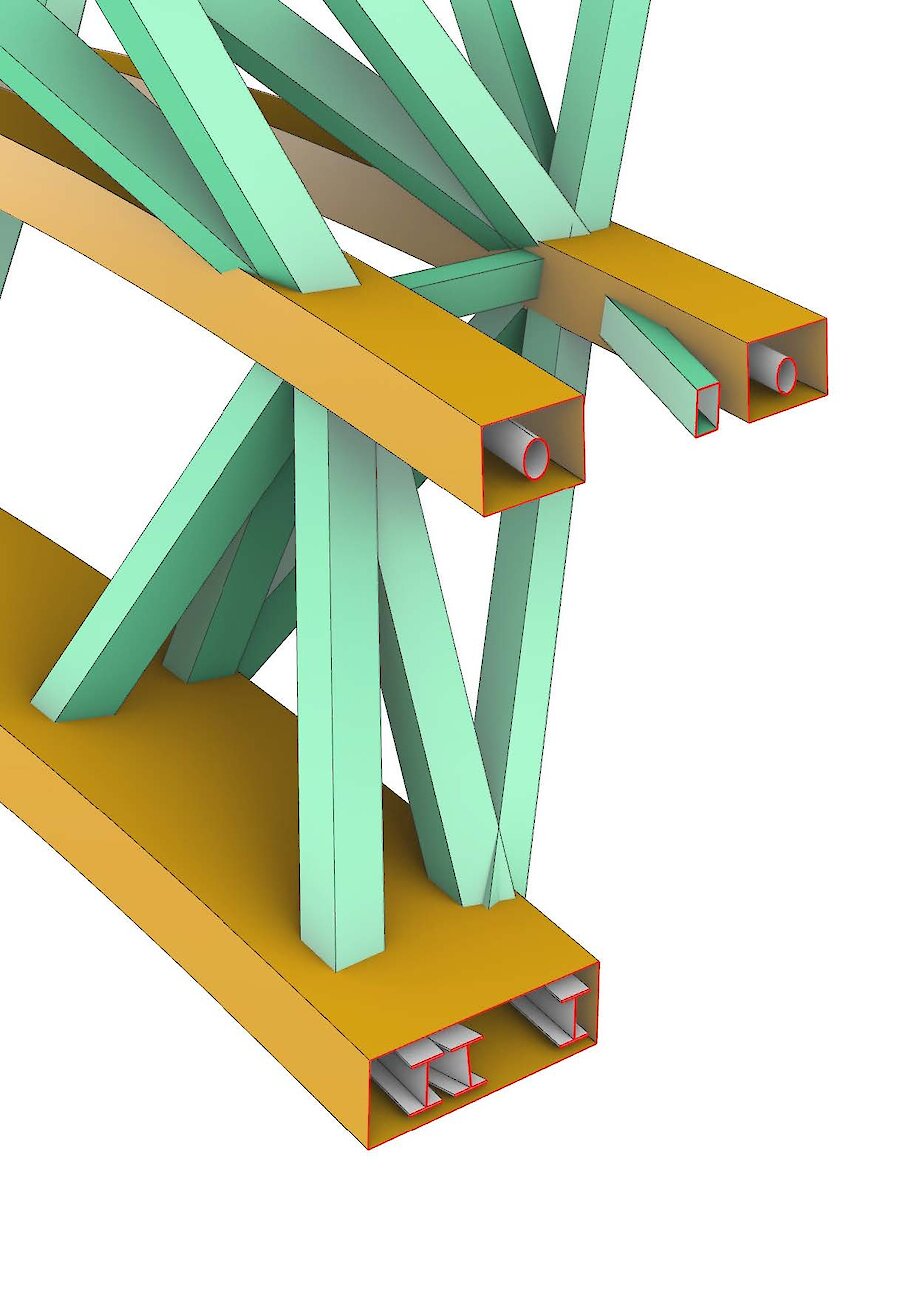

用作屋顶结构的额外支撑。整体几何结构可被分为四个部分,此四部份可分别独立支撑拱形的大开口。此外,环形的钢构造也提供水平支撑。

分析图

分析图

分析图

分析图

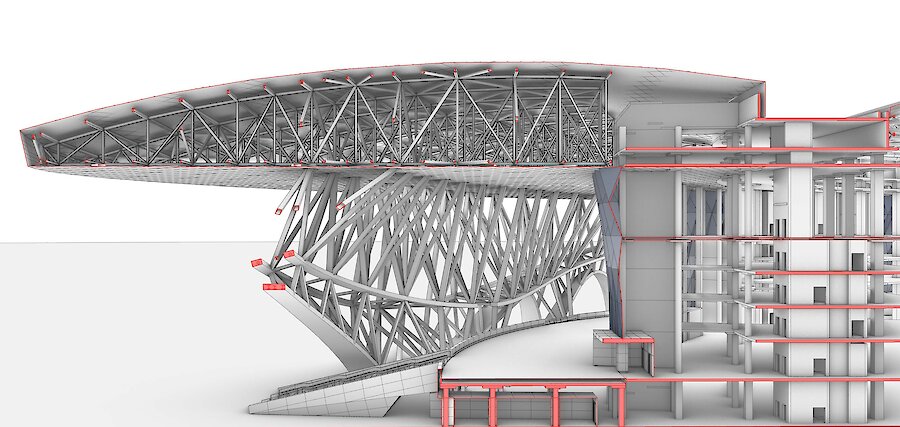

屋顶结构

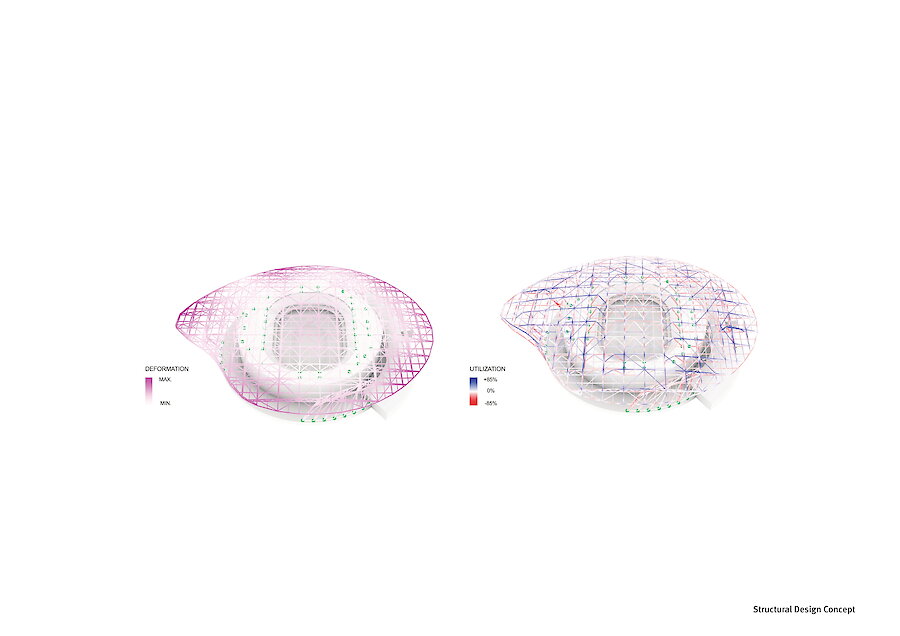

屋顶的结构与现有的体育场设计密切相关。横梁布局尊重并适应体育场体量现有的结构轴线。桁架方向与主要悬臂方向对齐,从而产生更有效的力流以支撑屋顶的悬挑部分。空间桁架结构进一步细分为巨型桁架和次梁,从而缩短了屋面结构的跨距。

分析图

分析图

© 蓝天组


项目图纸

草图 © 蓝天组

草图 © 蓝天组

 © 蓝天组

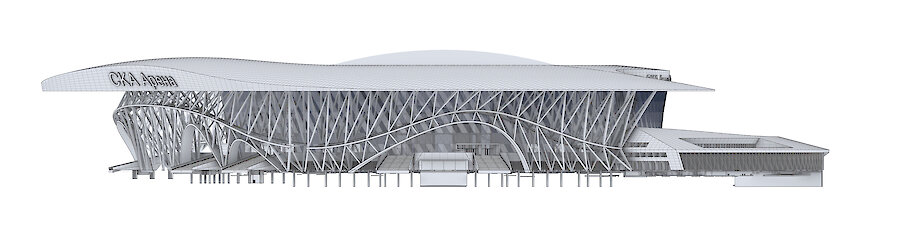

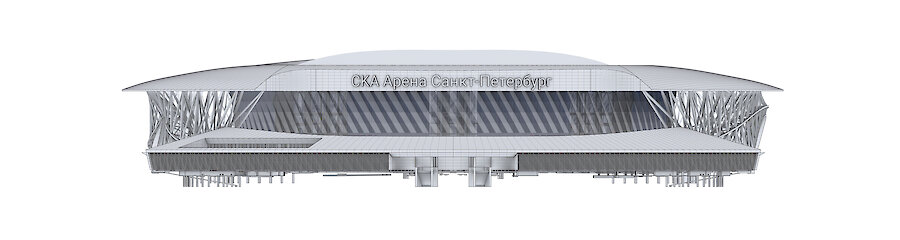

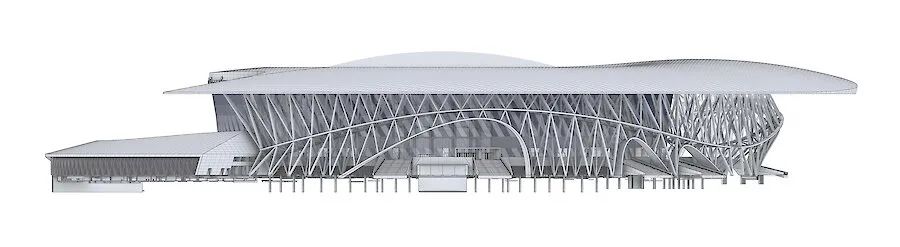

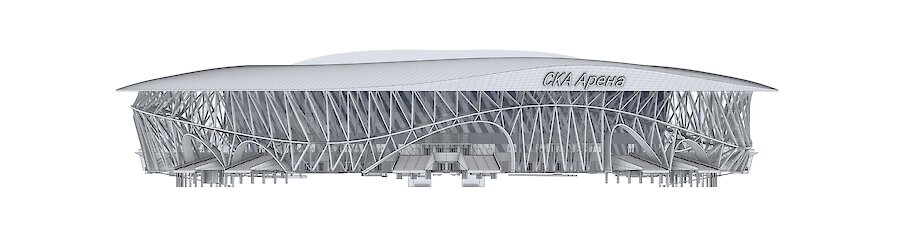

立面图


立面图

立面图


 立面图

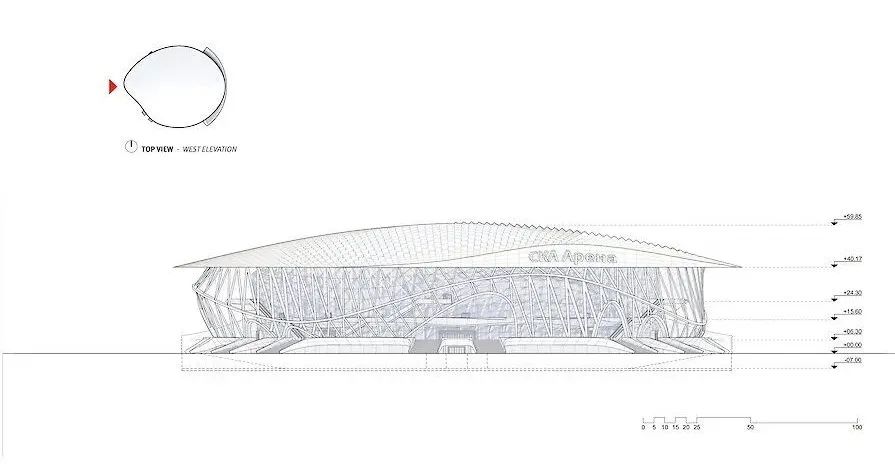

西立面图

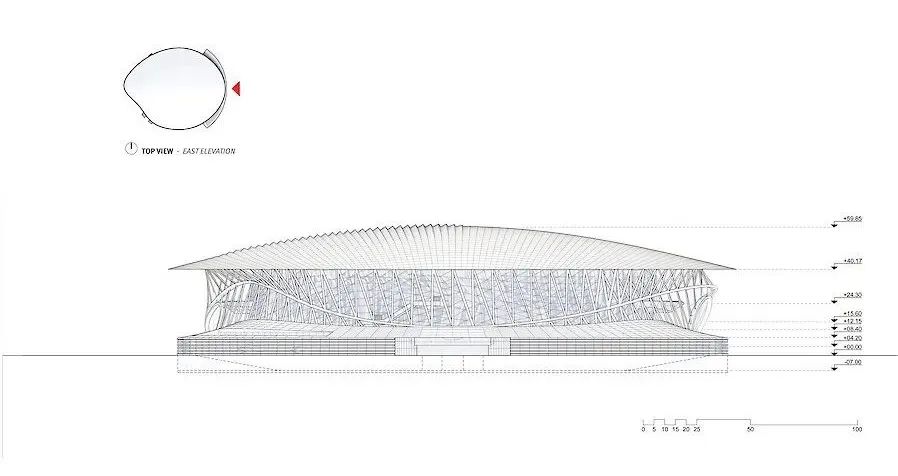

东立面图

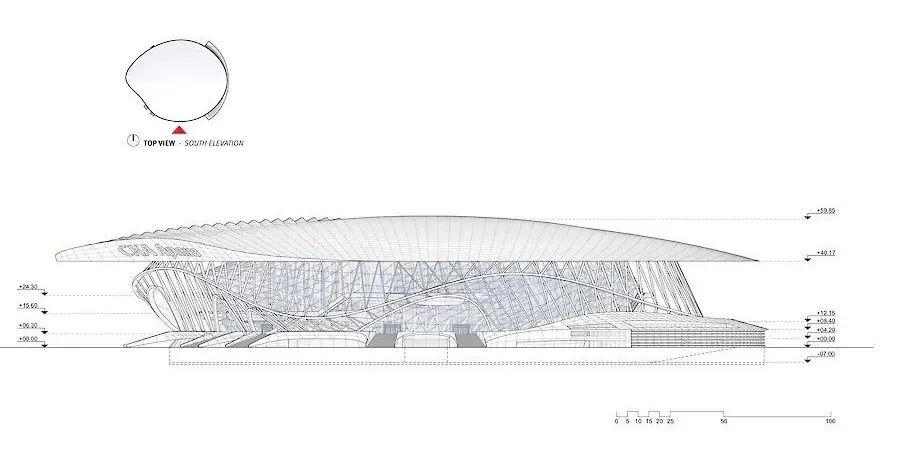

南立面图

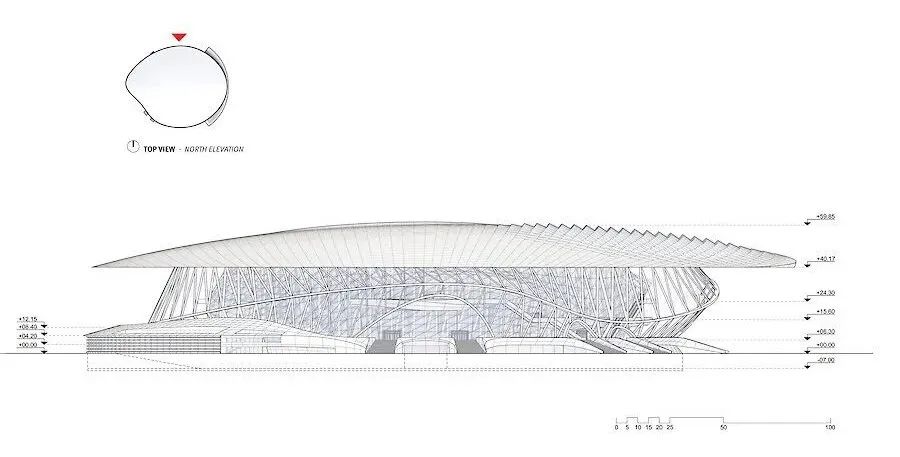

北立面图

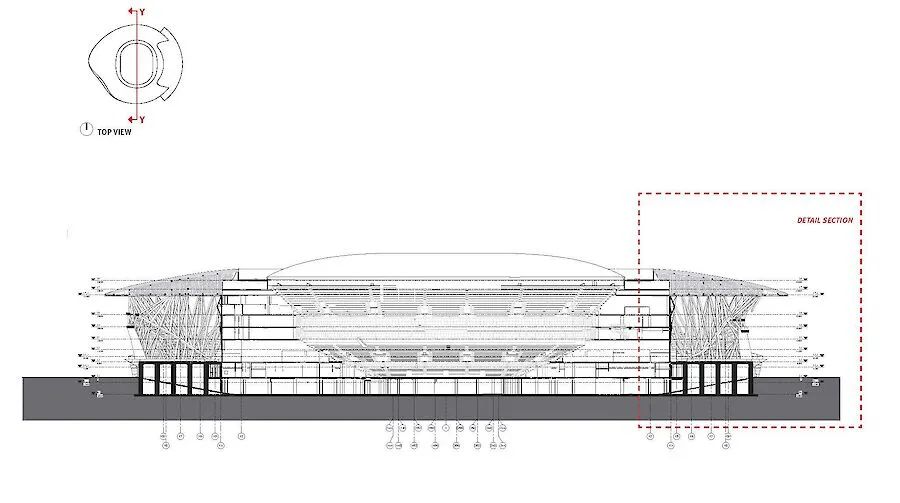

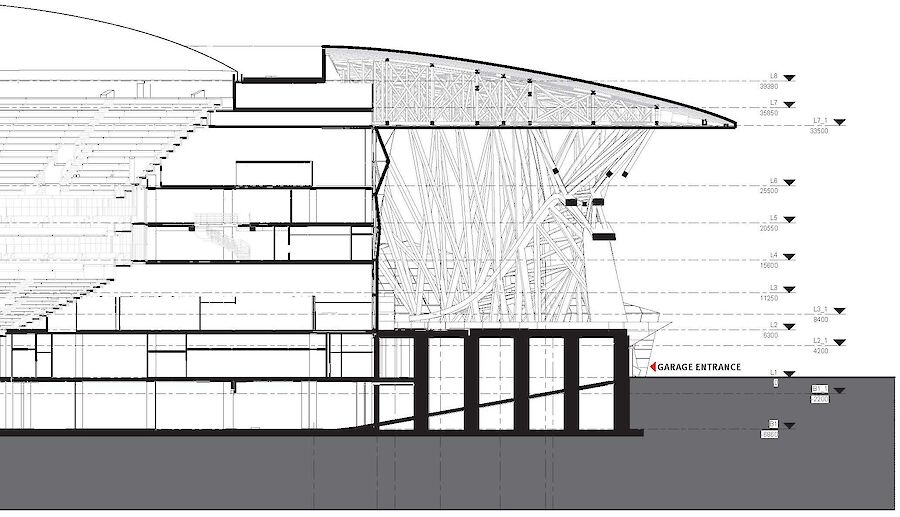

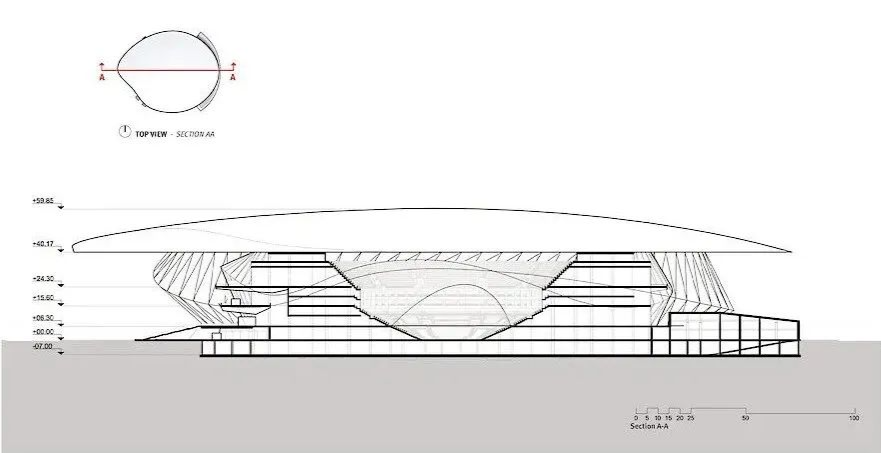

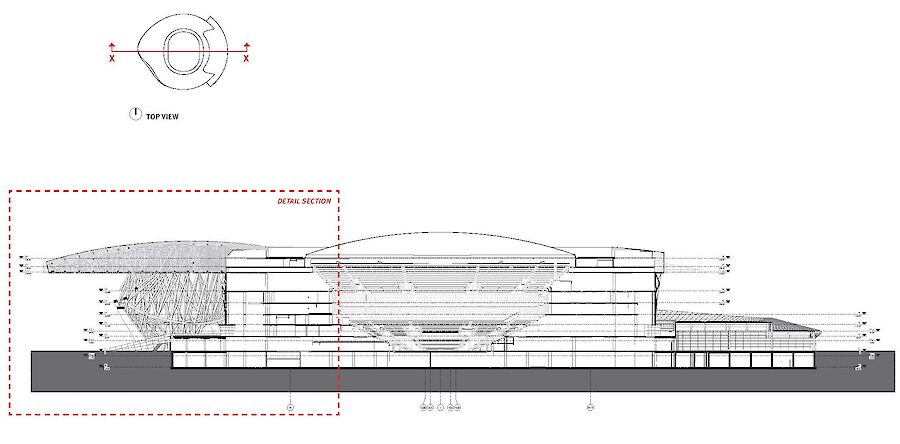

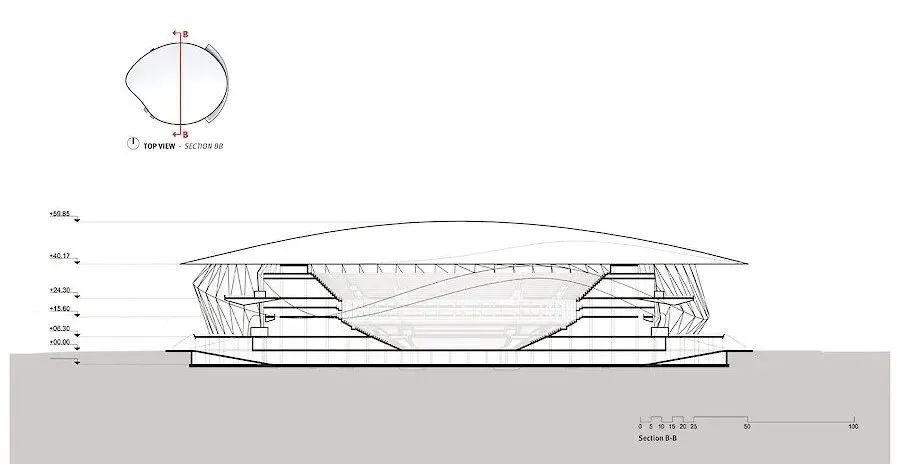

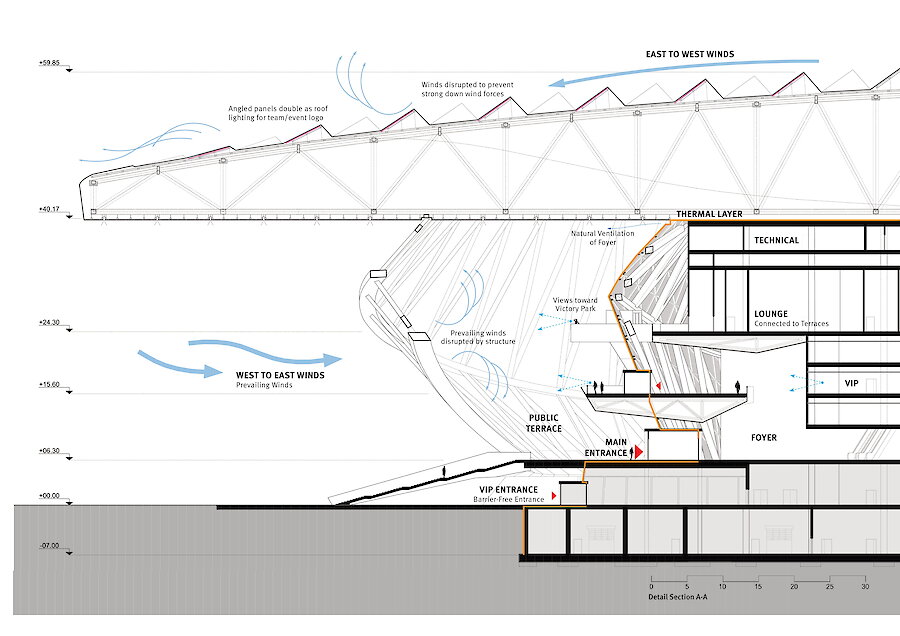

剖面图

剖面图

剖面图

剖面图

剖面图

剖面图


分析图


分析图


分析图

分析图

分析图

分析图

分析图


项目信息

项目团队

业主:LLC GORKA

规划设计:蓝天组建筑事务所Coop Himmelb(l)au, Wolf D. Prix & Partner

主持设计师:沃尔夫· 狄· 普瑞克斯 Wolf D. Prix

设计合伙人: Alexander Ott

项目合伙人: Benjamin Schmidt

项目建筑师: Tyler Bornstein

团队: Poltak Pandjaitan, Balbina Scheitnagl, Shir Katz, Eren Adan, Leonard Kern

渲染图与动画设计: Constantin Papachristopoulos, Christos Grapas, Iraklis Alexandros Kallioras, Tudor Sabau

平面设计: Jan Rancke

技术顾问

结构工程: B+G Ingenieure Bollinger und Grohmann, Vienna, Austria

立面结构: B+G Ingenieure, Bollinger and Grohmann, Paris, France

灯光设计: a·g Licht, Cologne, Germany

景观设计: Rajek Barosch Landschaftsarchitektur, Vienna, Austria

交通规划: Rosinak & Partner, Vienna, Austria

项目大事记

竞赛:2020

项目参数

总面积:14,700 m²

长度:333 m

宽度:265 m

高度:56 m

可容纳座位数:23,206
